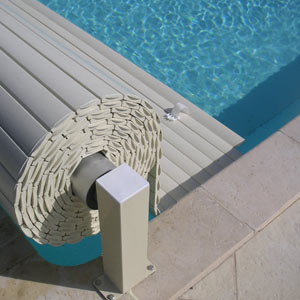

Serranda fuori terra manuale VOLEO
Prezzo consigliato dal fornitore
2024 :
2717 €
Nostro prezzo :
2717 € IVA inclusa
Ref. Abatik 012495
Ref. Fornitore VOLEO MANUEL
Serranda manuale fuori terra VOLEO
Ref. Fornitore VOLEO MANUEL
Serranda manuale fuori terra VOLEO
Disponibile
La serranda manuale Voleo è progettata per la protezione di piscine a partire da 5 x 3 m fino a un massimo di 9 x 4 m.
Conforme : questa copertura di sicurezza da piscina è destinata a impedire l'accesso alla piscina ai bambini di meno di cinque anni. E' in grado di reggere anche un adulto di 100kg. E' conforme alla norma NF P 90-308*
Installazione semplice : questa serranda fuori terra automatica è consegnata in pacchi distinti e numerati per facilitarne l'installazione. A due persone bastano 4 ore per terminare il suo montaggio.
Utilizzo semplificato : grazie alla manovella è sufficiente una sola persona per scoprire la vostra vasca in meno di tre minuti.
Adattabile : E' possibile rendere motorizzato l'avvolgimento della vostra serranda successivamente all'installazione. Basta sostituire la colonnina con la manovella con una colonnina dotata di motore.
• Materiale : acciaio inox 304 termolaccato bianco sabbia o grigio
• Dimensioni : 460 x 200 x 100 mm
• Piastra di fissaggio L=200mm l=100mm
• Distanze di fissaggio L= 170mm l= 70mm
• Foro centrale D. 50mm
• Materiale : alluminio anodizzato dal diametro di 140mm e spesso 3.5mm.
Rimovibile dopo l'utilizzo. L'avvolgimento può essere effettuato con l'aiuto di una boccola di 17 mm e un cacciavite.
E' possibile rendere motorizzato il sistema di avvolgimento della vostra serranda dopo l'installazione. A questo scopo basterà sostituire la colonnina a manovella con una colonnina a motore (consultateci).
Colonnina dotata di un motore 150nm 12 volt con gestione di fine corsa.
Le doghe della serranda manuale fuori terra Voleo sono conformi alle esigenze di resistenza della norma NF P90-308.
Ogni doga è composta di compartimenti contenenti dell'aria. L'aria assicura la galleggiabilità della doga e limita la dispersione di calore nell'acqua.
A ogni estremità della doga, dei tappi saldati ne assicurano la tenuta stagna.
Le doghe sono consegnate preassemblate in moduli da 3. Devono obbligatoriamente essere conservate all'ombra e con una temperatura dell'aria inferiore a 40°C.
1 - avvicinare le doghe le une alle altre formando una "V",
2 - incastrarle conservando la posizione a "V",
3 - fare un movimento inverso alla "V". Ripetere questo movimento fino all'assemblaggio competo delle doghe.
Quando la serranda è posizionata sul lato largo della vasca, può adattarsi a scale di forma diversa : rettangolare (1), trapezoidale (2), romana (3), semi-circolare (4) o forma libera (5) (successivamente a uno studio da parte nostra).
Scala romana, ritaglio delle doghe a 90° « a squadra »
Scala trapezoidale, ritaglio delle doghe a 90° « a squadra »
Esempio di ritaglio del bordo :
Questa copertura non sostituisce il buon senso né la responsabilità individuale.
Il suo scopo non è neanche rimpiazzare la vigilanza dei genitori e/o degli adulti responsabili, che rimane il fattore essenziale per la protezione dei bambini.
Un dispositivo di « troppo pieno » è obbligratorio per questo tipo di installazione.
La serranda imballata
• Verificare lo stato delle doghe in PVC e il corretto incastro tra di loro.
• Se alcune doghe presentano fori o danneggiamenti, contattare il vostro installatore per sostituirle.
• Sistema di aggancio di sicurezza : lo stato delle cinghie, degli anelli e dei supporti delle cinghie deve essere verificato regolarmente.
• E' obbligatorio sostituire le cinghie e gli anelli ogni 3 anni.
Dimensioni interne
Prezzi Iva inclusa
5 m x 3 m
2854 € Iva inclusa
6 m x 3 m
3060 € Iva inclusa
7 m x 3.5 m
3410 € Iva inclusa
8 m x 4 m
3790 € Iva inclusa
9 m x 4 m
4080 € Iva inclusa
* I prezzi presentati sono per vasche rettangolari e con doghe bianche. Prezzi di fabbrica.
Per la ricezione del materiale mettere in conto almeno 2 persone.
Sono disponibili anche altre dimensioni, contattateci al +33 475 801 197.
Per la ricezione del materiale mettere in conto almeno 2 persone.
Sono disponibili anche altre dimensioni, contattateci al +33 475 801 197.
Vantaggi della serranda manuale fuori terra VOLEO
Conforme : questa copertura di sicurezza da piscina è destinata a impedire l'accesso alla piscina ai bambini di meno di cinque anni. E' in grado di reggere anche un adulto di 100kg. E' conforme alla norma NF P 90-308*
Installazione semplice : questa serranda fuori terra automatica è consegnata in pacchi distinti e numerati per facilitarne l'installazione. A due persone bastano 4 ore per terminare il suo montaggio.
Utilizzo semplificato : grazie alla manovella è sufficiente una sola persona per scoprire la vostra vasca in meno di tre minuti.
Adattabile : E' possibile rendere motorizzato l'avvolgimento della vostra serranda successivamente all'installazione. Basta sostituire la colonnina con la manovella con una colonnina dotata di motore.
Dettagli tecnici
Colonnine di supporto dell'asse
• Materiale : acciaio inox 304 termolaccato bianco sabbia o grigio
• Dimensioni : 460 x 200 x 100 mm
• Piastra di fissaggio L=200mm l=100mm
• Distanze di fissaggio L= 170mm l= 70mm
• Foro centrale D. 50mm
Asse di avvolgimento
• Materiale : alluminio anodizzato dal diametro di 140mm e spesso 3.5mm.
Manovella
Rimovibile dopo l'utilizzo. L'avvolgimento può essere effettuato con l'aiuto di una boccola di 17 mm e un cacciavite.
Ulteriore sistema motorizzato
E' possibile rendere motorizzato il sistema di avvolgimento della vostra serranda dopo l'installazione. A questo scopo basterà sostituire la colonnina a manovella con una colonnina a motore (consultateci).
Colonnina dotata di un motore 150nm 12 volt con gestione di fine corsa.
Dettagli delle tapparelle della serranda
Le doghe della serranda manuale fuori terra Voleo sono conformi alle esigenze di resistenza della norma NF P90-308.
Ogni doga è composta di compartimenti contenenti dell'aria. L'aria assicura la galleggiabilità della doga e limita la dispersione di calore nell'acqua.
A ogni estremità della doga, dei tappi saldati ne assicurano la tenuta stagna.
Le doghe sono consegnate preassemblate in moduli da 3. Devono obbligatoriamente essere conservate all'ombra e con una temperatura dell'aria inferiore a 40°C.
Doghe
PVC trattate anti-macchie e anti UV
Larghezza delle doghe
71mm
Colori
Bianco, Sabbia, Blu o Grigio
Assemblaggio
A incastro
Tenuta stagna
Tappi saldati
Garanzia della tenuta stagna
3 anni
Colori dei tappi
Bianco, Sabbia o Grigio
Finitura
Squadrata
Scala opzionale
Consultateci

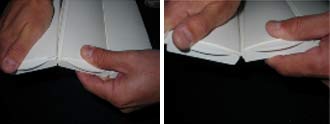

Assemblaggio delle doghe
1 - avvicinare le doghe le une alle altre formando una "V",
2 - incastrarle conservando la posizione a "V",
3 - fare un movimento inverso alla "V". Ripetere questo movimento fino all'assemblaggio competo delle doghe.
• Questo assemblaggio può essere fatto solamente se la piscina è piena d'acqua,
• Le doghe devono obbligatoriamente essere conservate all'ombra e con una temperatura dell'aria inferiore a 40°c.
Il primo modulo di doghe della serranda è consegnato con le cinghie di aggancio sull'asse di avvolgimento. Le altre doghe sono consegnate in moduli da 3 o 6 elementi. Uno dei moduli è dotato di cinghie di sicurezza obbligatorie. Questo modulo deve essere collocato all'estremità della serranda, sul lato opposto all'asse di avvolgimento.
Perché l'assemblaggio sia più semplice, le doghe devo essere posate sull'acqua per moduli.
Una volta che la serranda è stata assemblata, bisogna fissarla all'asse di avvolgimento. Il primo modulo di doghe è dotato di cinghie. Le cinghie devono passare nei loro rispettivi supporti. Questi supporti sono trasferibili in modo da ottenere l'allineamento corretto delle cinghie rispetto alla serranda. Una scorretta regolazione dei supporti delle cinghie provocherà uno scorretto avvolgimento della serranda (strati delle doghe spostati) e uno scorretto srotolamento della serranda (contatto con le pareti). Uno studio angolare scorretto della vasca stessa provocherà ugualmente uno spostamento delle tapparelle.
• Le doghe devono obbligatoriamente essere conservate all'ombra e con una temperatura dell'aria inferiore a 40°c.
Il primo modulo di doghe della serranda è consegnato con le cinghie di aggancio sull'asse di avvolgimento. Le altre doghe sono consegnate in moduli da 3 o 6 elementi. Uno dei moduli è dotato di cinghie di sicurezza obbligatorie. Questo modulo deve essere collocato all'estremità della serranda, sul lato opposto all'asse di avvolgimento.
Perché l'assemblaggio sia più semplice, le doghe devo essere posate sull'acqua per moduli.
Fissaggio della serranda all'asse
Una volta che la serranda è stata assemblata, bisogna fissarla all'asse di avvolgimento. Il primo modulo di doghe è dotato di cinghie. Le cinghie devono passare nei loro rispettivi supporti. Questi supporti sono trasferibili in modo da ottenere l'allineamento corretto delle cinghie rispetto alla serranda. Una scorretta regolazione dei supporti delle cinghie provocherà uno scorretto avvolgimento della serranda (strati delle doghe spostati) e uno scorretto srotolamento della serranda (contatto con le pareti). Uno studio angolare scorretto della vasca stessa provocherà ugualmente uno spostamento delle tapparelle.
I ritagli della scala
Quando la serranda è posizionata sul lato largo della vasca, può adattarsi a scale di forma diversa : rettangolare (1), trapezoidale (2), romana (3), semi-circolare (4) o forma libera (5) (successivamente a uno studio da parte nostra).
Scala romana, ritaglio delle doghe a 90° « a squadra »
Scala trapezoidale, ritaglio delle doghe a 90° « a squadra »
Preparazione della vasca, ritaglio dei bordi
La vasca, se già costruita, per incorporare la copertura automatica fuori terra deve essere preparata in maniera adeguata. Sul lato in cui verrà installato l'avvolgitore si dovrà, ove necessario, modificare gli angoli dei bordi per dar loro la forma di angoli acuti, che è l'unica soluzione a permettere lo srotolamento delle tapparelle senza attrito. Inoltre, i supporti dell'asse devono stare su una superficie livellata. Può rendersi necessario spianare i bordi.
• Angoli acuti posteriori della vasca (90°) : l’asse deve essere posizionato sulla sporgenza del muro in fondo alla piscina.
• Angoli arrotondati posteriori della vasca : l’asse deve essere spostato verso la parte anteriore del raggio dell'angolo (max 500mm).
• Angoli acuti posteriori della vasca (90°) : l’asse deve essere posizionato sulla sporgenza del muro in fondo alla piscina.
• Angoli arrotondati posteriori della vasca : l’asse deve essere spostato verso la parte anteriore del raggio dell'angolo (max 500mm).
Esempio di ritaglio del bordo :
| Lunghezza piscina | 7m | 10 m | 12 m |
| Lunghezza ritaglio | 280 mm | 320 mm | 350 mm |
Montaggio delle colonnine di supporto dell'asse
Le colonnine di supporto dell'asse sono in acciaio inossidabile rivestito di una vernice termolaccata. Si consiglia di procedere con questo assemblaggio prima di fissare al suolo le colonnine di supporto.
• Per facilitare l'assemblaggio, la colonnina sul lato della manovella è fissata precedentemente in fabbrica.
• La colonnina opposta è dotata di un asse di supporto che dovrà rientrare sul piano dell'asse.
• Conservare uno scarto tra l'asse e la colonnina di 30 - 40 mm.
• Il fissaggio al suolo dei supporti dell'asse deve avvenire con molta cura.
• L'installatore dovrà apprezzare la solidità del supporto che riceve le colonnine di supporto.
I collarini a espansione compresi nell'equipaggiamento standard potrebbero in alcuni casi danneggiare i bordi in pietra ricostruiti. In questi casi, può essere necessario utilizzare dei collarini chimici (consultateci).
• Per facilitare l'assemblaggio, la colonnina sul lato della manovella è fissata precedentemente in fabbrica.
• La colonnina opposta è dotata di un asse di supporto che dovrà rientrare sul piano dell'asse.
• Conservare uno scarto tra l'asse e la colonnina di 30 - 40 mm.
• Il fissaggio al suolo dei supporti dell'asse deve avvenire con molta cura.
• L'installatore dovrà apprezzare la solidità del supporto che riceve le colonnine di supporto.
I collarini a espansione compresi nell'equipaggiamento standard potrebbero in alcuni casi danneggiare i bordi in pietra ricostruiti. In questi casi, può essere necessario utilizzare dei collarini chimici (consultateci).
Il sistema di sicurezza
Conformemente alla norma NFP 90-308, sono consegnate delle piastre di supporto di quantità proporzionale alla taglia del piano delle tapparelle e alla forma della piscina. Vengono fissate sulla parete opposta all'asse di avvolgimento.
Le piastre devono essere fissate sotto il bordo e sopra al livello d'acqua abituale. Utilizzare le viti e i collarini speciali previsti per questo scopo. Le piastre disponibili sono di colore bianco, sabbia o grigio.
Nota : per le piscine realizzate a partire da « blocchi » o casseri in poliestere, i modelli di cinghie di sicurezza su piastra non sono utilizzabili. Il fissaggio murale non potrebbe in nessun caso rispondere ai vincoli di sicurezza. Stessa cosa vale per le vasche dalla struttura con « pareti sottili » come i pannelli in acciaio o in materiali composite.
Un fissaggio sotto il bordo si rende allora necessario (in opzione). Per fare questo, saranno consegnate delle cinghie di sicureza adatte al fissaggio sotto il bordo, nel cemento della vasca.
Le piastre devono essere fissate sotto il bordo e sopra al livello d'acqua abituale. Utilizzare le viti e i collarini speciali previsti per questo scopo. Le piastre disponibili sono di colore bianco, sabbia o grigio.
Nota : per le piscine realizzate a partire da « blocchi » o casseri in poliestere, i modelli di cinghie di sicurezza su piastra non sono utilizzabili. Il fissaggio murale non potrebbe in nessun caso rispondere ai vincoli di sicurezza. Stessa cosa vale per le vasche dalla struttura con « pareti sottili » come i pannelli in acciaio o in materiali composite.
Un fissaggio sotto il bordo si rende allora necessario (in opzione). Per fare questo, saranno consegnate delle cinghie di sicureza adatte al fissaggio sotto il bordo, nel cemento della vasca.
Chiusura 3 punti + Cinghia + Piastra di sicurezza murale (A)
Dispositivo di troppo pieno obbligatorio.
Dispositivo di troppo pieno obbligatorio.
Chiusura 3 punti + Cinghia + Piastra di sicurezza da fissare sotto i bordi (B) opzionale.
Questa copertura non sostituisce il buon senso né la responsabilità individuale.
Il suo scopo non è neanche rimpiazzare la vigilanza dei genitori e/o degli adulti responsabili, che rimane il fattore essenziale per la protezione dei bambini.
Un dispositivo di « troppo pieno » è obbligratorio per questo tipo di installazione.
La consegna della vostra serranda fuori terra manuale Voleo
La serranda imballata
• In caso di consegna con semi rimorchio (il cui accesso deve essere verificato dal cliente) sono necessarie due persone per scaricare il materiale.
• Il pacco su pallet è aperto nel camion e scaricato per elementi costitutivi (il più pesante è l'asse e ha una massa tra i 30 e i 60 kg).
• Attrezzi necessari : Trapano senza fili, Mola a disco diamantata, Trapano da cemento da 10mm e 6mm, Chiave tubolare da 13mm, Chiave inglesi da 10 e 13mm, Cacciavite a stella e piatto, Cacciavite esagonale, Livella a bolla.
• Tempo medio di montaggio : 4 ore in 2 persone.
• Il pacco su pallet è aperto nel camion e scaricato per elementi costitutivi (il più pesante è l'asse e ha una massa tra i 30 e i 60 kg).
• Attrezzi necessari : Trapano senza fili, Mola a disco diamantata, Trapano da cemento da 10mm e 6mm, Chiave tubolare da 13mm, Chiave inglesi da 10 e 13mm, Cacciavite a stella e piatto, Cacciavite esagonale, Livella a bolla.
• Tempo medio di montaggio : 4 ore in 2 persone.
Manutenzione della serranda
• Verificare lo stato delle doghe in PVC e il corretto incastro tra di loro.
• Se alcune doghe presentano fori o danneggiamenti, contattare il vostro installatore per sostituirle.
• Sistema di aggancio di sicurezza : lo stato delle cinghie, degli anelli e dei supporti delle cinghie deve essere verificato regolarmente.
• E' obbligatorio sostituire le cinghie e gli anelli ogni 3 anni.
Garanzia
2 anni su tutti gli elementi che costituiscono la copertura manuale, 3 anni sulle doghe in PVC e le cinghie di sicurezza.
