Coperture per piscina Serrande automatiche e manuali per piscina Serranda immersa ECA ROUSSILLON Motore nel pozzetto asciutto Serranda immersa ECA ROUSSILLON Motore nel pozzetto asciutto
Prezzo consigliato dal fornitore
2024 a partire da :
6190 €
Nostro prezzo a partire da :
6190 € IVA inclusa
Ref. Abatik 009476
Serranda immersa con motore nel pozzetto asciutto ECA ROUSSILLON
Serranda immersa con motore nel pozzetto asciutto ECA ROUSSILLON
Disponibile
La serranda ECA Roussillon con motore nel pozzetto asciutto unisce modernità e discrezione per presentarsi come un prodotto di protezione della piscina dall'estetica perfetta.
I modelli di coperture immerse Roussillon permettono di integrare in maniera totale la copertura nella piscina.
Questo modello è destinato soprattutto alle piscine in costruzione dato che necessita di lavori impegnativi.
Il motore è situato in un cofano asciutto e aerato a lato della piscina e nel prolungamento dell'asse, cosa che ne facilita l'accesso.
La zona immersa che contiene l'asse di avvolgimento deve essere separata da un muro divisorio realizzato al momento della costruzione o da un elemento di separazione in PVC (opzionale).
*Tariffe Iva Inclusa delle serrande con tapparelle bianche e in base alla configurazione della vasca tipica.
Colori disponibili : Bianco, Sabbia, Blu, Grigio.
Sono possibili altre combinazioni : siamo a vostra disposizione per stabilire un preventivo secondo i vostri criteri.
Serranda immersa ROUSSILLON graticolato in legno
Non comprende il taglio scala (opzionale) e il trasporto (contattarci).
Il kit da murare comprende i seguenti elementi :
• Passanti parete per muro da 200 mm (lungo 210 mm),
(Kit per piscina a pannelli o piscina in poliestere (lunghezza 110mm), o per muro da 300 mm (lunghezza 310 mm) : su richiesta),
• Supporto cuscinetto da murare,
• 2 pezzi da murare per supporti putrella,
• Giunture di impermeabilità per passanti.
Passante parete lungo 110, 210 e 310 mm
Supporto cuscinetto di tenuta
e pezzi da murare
per supporto alloggio putrella
Giunture di tenuta stagna
La serranda è consegnata con una putrella in alluminio laccato. Sono disponibili due sezioni : L100 x H70mm (1) o L100 x H100mm (2).
La putrella è disponibile di colore Bianco, Sabbia o Grigio.
E consegnata con 2 cofanetti. Esistono 4 tipi di cofanetti per rispondere ai vostri diversi bisogni :
- Cofanetti per profilo di liner orizzontale (costruzione)
- Cofanetti per profilo di liner verticale (rinnovo)
- Cofanetti regolabili con supporto
- Cofanetti da fissare sulla parete
La fossa tecnica è obbligatoria per evitare qualsiasi accesso al rullo della serranda immersa. Le pareti devono essere verticali e parallele con degli angoli a 90°. La larghezza della fossa tecnica deve assicurare lo spazio necessario alla rotazione del rullo, mentre la sua profondità deve permettere l'installazione e il movimento dei contrappesi.
Esistono due tipi di fosse : la fossa in cemento realizzata durante la costruzione della piscina (disegno 1) o la partizione di separazione in PVC (disegno 2).
Supporti della partizione da fissare sulla parete
Supporti di partizione da fissare sotto i cofanetti della putrella
Le doghe della serranda ECA Roussillon con motore nel pozzetto asciutto sono conformi alle esigenze di resistenza della norma NF P90-308.
Ogni tapparella è composta da 3 compartimenti. Ogni compartimento contiene dell'aria. L'aria assicura la galleggiabilità della tapparella e limita la dispersione di calore dell'acqua.
A ogni estremità della tapparella, dei tappi saldati ne assicurano l'impermeabilità. Delle alette da 20mm assicurano la finitura della doga. Queste alette possono essere sostituite da alette di taglia differente.
Alette di finitura
Finitura sagomata
Rotelle guida
Quando la serranda fuori terra ECA Roussillon è posizionata sul lato largo della vasca, può adattarsi a scale di forma diversa : rettangolare (1), trapezoidale (2), romana (3), semi-circolare (4) o forma libera (5) (successivamente a uno studio da parte nostra).
Per i vostri ritagli scala vi sono proposte due finiture : la finitura a squadra (a) e la finitura sagomata (b).
La finitura squadrata è la più semplice. La finitura sagomata permette di adattarsi meglio alla forma della vasca, pertanto questa soluzione è la più estetica.
I ritagli delle scale sono opzionali : li proponiamo su preventivo.
I modelli di coperture immerse Roussillon permettono di integrare in maniera totale la copertura nella piscina.
Serranda immersa con Motore nel pozzetto asciutto
max 11x23 m + scala
Motore con sistema di regolazione di fine corsa
Questo modello è destinato soprattutto alle piscine in costruzione dato che necessita di lavori impegnativi.
Il motore è situato in un cofano asciutto e aerato a lato della piscina e nel prolungamento dell'asse, cosa che ne facilita l'accesso.
La zona immersa che contiene l'asse di avvolgimento deve essere separata da un muro divisorio realizzato al momento della costruzione o da un elemento di separazione in PVC (opzionale).
Prezzi indicativi IVA Inclusa della serranda ECA ROUSSILLON
Dimensioni della piscina in m
Motore nel pozzetto asciutto
Opzione : Scala ROMANA taglio a squadra, diametro <= 3 m
+ 350€
*Tariffe Iva Inclusa delle serrande con tapparelle bianche e in base alla configurazione della vasca tipica.
Colori disponibili : Bianco, Sabbia, Blu, Grigio.
Sono possibili altre combinazioni : siamo a vostra disposizione per stabilire un preventivo secondo i vostri criteri.
Il prezzo della serranda comprende :
- l'avvolgitore immerso ROUSSILLON,
- l'impiantito di lame bianche opache,
- il Kit da murare 210mm,
- il sistema di sicurezza (Flangia ABS da fissare alla parete e cinghie),
- la putrella bianca e i supporti bianchi,
- il graticolato in alluminio laccato bianco 950 mm,
- il muro di separazione bianco 900 mm,
- i supporti bianchi del muro di separazione da fissare sotto gli alloggi della putrella,
- l'imballaggio.
- l'avvolgitore immerso ROUSSILLON,
- l'impiantito di lame bianche opache,
- il Kit da murare 210mm,
- il sistema di sicurezza (Flangia ABS da fissare alla parete e cinghie),
- la putrella bianca e i supporti bianchi,
- il graticolato in alluminio laccato bianco 950 mm,
- il muro di separazione bianco 900 mm,
- i supporti bianchi del muro di separazione da fissare sotto gli alloggi della putrella,
- l'imballaggio.
Serranda immersa ROUSSILLON graticolato in legno
Non comprende il taglio scala (opzionale) e il trasporto (contattarci).

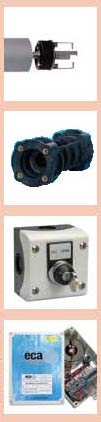

Kit meccanico della serranda immersa Roussillon Motore nel pozzetto asciutto
• 1 asse avvolgitore delle lame,
• 1 motoriduttore 24 volt dotato di un sistema di regolazione di fine corsa 120 Nm, 250 Nm o 750 Nm in base alla larghezza della vasca,
• 1 commutatore a chiave (a 3 posizioni tipo) dislocato a distanza (con vista sulla piscina),
• 1 scatola elettrica d'alimentazione.
Prevedere una messa a terra se la vostra piscina è dotata di un apparecchio di elettrolisi.
Vista d'insieme dell'avvolgitore con Motore nel pozzetto asciutto
• 1 motoriduttore 24 volt dotato di un sistema di regolazione di fine corsa 120 Nm, 250 Nm o 750 Nm in base alla larghezza della vasca,
• 1 commutatore a chiave (a 3 posizioni tipo) dislocato a distanza (con vista sulla piscina),
• 1 scatola elettrica d'alimentazione.
Prevedere una messa a terra se la vostra piscina è dotata di un apparecchio di elettrolisi.
Vista d'insieme dell'avvolgitore con Motore nel pozzetto asciutto
La serranda immersa con Motore nel pozzetto asciutto
Montaggio del passante parete
Fissaggio dell'asse sul lato cuscinetto
Diametro d'avvolgimento della bobina
Kit circolazione: incluso
Il kit da murare comprende i seguenti elementi :
• Passanti parete per muro da 200 mm (lungo 210 mm),
(Kit per piscina a pannelli o piscina in poliestere (lunghezza 110mm), o per muro da 300 mm (lunghezza 310 mm) : su richiesta),
• Supporto cuscinetto da murare,
• 2 pezzi da murare per supporti putrella,
• Giunture di impermeabilità per passanti.
Passante parete lungo 110, 210 e 310 mm
Supporto cuscinetto di tenuta
e pezzi da murare
per supporto alloggio putrella
Giunture di tenuta stagna
Putrella e cofanetti
La serranda è consegnata con una putrella in alluminio laccato. Sono disponibili due sezioni : L100 x H70mm (1) o L100 x H100mm (2).
La putrella è disponibile di colore Bianco, Sabbia o Grigio.
E consegnata con 2 cofanetti. Esistono 4 tipi di cofanetti per rispondere ai vostri diversi bisogni :
- Cofanetti per profilo di liner orizzontale (costruzione)
- Cofanetti per profilo di liner verticale (rinnovo)
- Cofanetti regolabili con supporto
- Cofanetti da fissare sulla parete
Partizione di separazione
La fossa tecnica è obbligatoria per evitare qualsiasi accesso al rullo della serranda immersa. Le pareti devono essere verticali e parallele con degli angoli a 90°. La larghezza della fossa tecnica deve assicurare lo spazio necessario alla rotazione del rullo, mentre la sua profondità deve permettere l'installazione e il movimento dei contrappesi.
Esistono due tipi di fosse : la fossa in cemento realizzata durante la costruzione della piscina (disegno 1) o la partizione di separazione in PVC (disegno 2).
3 dimensioni standard :
- Partizione da 900mm
- Partizione da 1200mm (opzione)
- Partizione da 1500mm (opzione)
3 colori :
- Bianco
- Sabbia (opzione)
- Grigio (opzione)
La partizione di separazione è costituita da tavole in PVC alte 250mm e spesse 24mm. La tavola di PVC è rinforzata con una barra in inox.
La partizione è mantenuta da dei supporti da fissare alla parete o sotto i cofanetti di putrella.
- Partizione da 900mm
- Partizione da 1200mm (opzione)
- Partizione da 1500mm (opzione)
3 colori :
- Bianco
- Sabbia (opzione)
- Grigio (opzione)
La partizione di separazione è costituita da tavole in PVC alte 250mm e spesse 24mm. La tavola di PVC è rinforzata con una barra in inox.
La partizione è mantenuta da dei supporti da fissare alla parete o sotto i cofanetti di putrella.
Supporti della partizione di separazione
2 tipi di supporto :
- Supporti da fissare alla parete (1)
- Supporti da fissare sotto i cofanetti di putrella (2)
3 colori :
- Bianco
- Sabbia (opzionale)
- Grigio (opzionale)
Supporti della partizione di separazione
- Supporti da fissare alla parete (1)
- Supporti da fissare sotto i cofanetti di putrella (2)
3 colori :
- Bianco
- Sabbia (opzionale)
- Grigio (opzionale)
Supporti della partizione di separazione
Supporti della partizione da fissare sulla parete
Supporti di partizione da fissare sotto i cofanetti della putrella
Il graticolato
Il graticolato protegge la parte meccanica della copertura e ne migliora l'estetica.
3 finiture :
- Alluminio doppio verso (1) Bianco, Sabbia o Grigio, spessore 23mm
- Legno composite (2) colore legno o colore grigio, spessore 23mm (opzione)
- Legno esotico (3) spessore 23mm (opzione)
2 larghezze standard :
- 700mm x 1000mm
- 950mm x 1000mm
E' anche possibile fabbricare i graticolati su misura per la finitura in Legno esotico e Alluminio.
Per le piscine con partizione di separazione in PVC, il graticolato da installare sarà di 700mm, mentre per le vasche con il muro di separazione bisognerà utilizzare un coperchio da 950mm.
Il graticolato poggia da una parte sulla putrella e dall'altra parte sul muro alla base se i bordi rientrano di almeno 50 mm, o su una squadra fissata in precedenza sulla parete.
I graticolati in alluminio sono composti di doghe larghe 125 mm. Vi ricordiamo che non è possibile tagliare queste doghe per ridurne la larghezza (prevedere un ritaglio dei bordi).
3 finiture :
- Alluminio doppio verso (1) Bianco, Sabbia o Grigio, spessore 23mm
- Legno composite (2) colore legno o colore grigio, spessore 23mm (opzione)
- Legno esotico (3) spessore 23mm (opzione)
2 larghezze standard :
- 700mm x 1000mm
- 950mm x 1000mm
E' anche possibile fabbricare i graticolati su misura per la finitura in Legno esotico e Alluminio.
Per le piscine con partizione di separazione in PVC, il graticolato da installare sarà di 700mm, mentre per le vasche con il muro di separazione bisognerà utilizzare un coperchio da 950mm.
Il graticolato poggia da una parte sulla putrella e dall'altra parte sul muro alla base se i bordi rientrano di almeno 50 mm, o su una squadra fissata in precedenza sulla parete.
I graticolati in alluminio sono composti di doghe larghe 125 mm. Vi ricordiamo che non è possibile tagliare queste doghe per ridurne la larghezza (prevedere un ritaglio dei bordi).
Dettagli delle doghe della serranda
Le doghe della serranda ECA Roussillon con motore nel pozzetto asciutto sono conformi alle esigenze di resistenza della norma NF P90-308.
Ogni tapparella è composta da 3 compartimenti. Ogni compartimento contiene dell'aria. L'aria assicura la galleggiabilità della tapparella e limita la dispersione di calore dell'acqua.
A ogni estremità della tapparella, dei tappi saldati ne assicurano l'impermeabilità. Delle alette da 20mm assicurano la finitura della doga. Queste alette possono essere sostituite da alette di taglia differente.
Doghe
PVC trattate anti macchie e anti UV
Larghezza delle doghe
71 mm
Spessore delle doghe
17 mm
Composizione delle doghe
Stabilizzate al Calcio / zinco, per evitare le macchie
Colori
Bianco, Sabbia, Blu o Grigio
Scala opzionale
Consultateci
Alette di finitura
Finitura sagomata
Rotelle guida
L'assemblaggio del piano
Per incastrare una doga nell'altra, iniziate a inserire in gancio inferiore della parte maschio della doga di destra nella scanalatura femmina della doga di sinistra (fig.1).
- Riprodurre il movimento di oscillazione fino all'incastro completo della doga (fig.2).
- Fissare la prima unità della doga dotata di cinghie di avvolgimente mediante dei morsetti. Ripartire in maniera omogenea lo scarto laterale del piano (fig.3).
- Riprodurre il movimento di oscillazione fino all'incastro completo della doga (fig.2).
- Fissare la prima unità della doga dotata di cinghie di avvolgimente mediante dei morsetti. Ripartire in maniera omogenea lo scarto laterale del piano (fig.3).
I ritagli della scala
Quando la serranda fuori terra ECA Roussillon è posizionata sul lato largo della vasca, può adattarsi a scale di forma diversa : rettangolare (1), trapezoidale (2), romana (3), semi-circolare (4) o forma libera (5) (successivamente a uno studio da parte nostra).
Per i vostri ritagli scala vi sono proposte due finiture : la finitura a squadra (a) e la finitura sagomata (b).
La finitura squadrata è la più semplice. La finitura sagomata permette di adattarsi meglio alla forma della vasca, pertanto questa soluzione è la più estetica.
I ritagli delle scale sono opzionali : li proponiamo su preventivo.
Sistema di sicurezza
La copertura ECA Roussillon è dotata di un dispositivo anti-sollevamento conforme alla norma NFP 90-308.
Il numero di dispositivi dipende dalla larghezza della vasca : ne servono almeno 2 per parete.
Il numero di dispositivi dipende dalla larghezza della vasca : ne servono almeno 2 per parete.
Flange ABS + Cinghie + Supporti in inox da fissare sotto i bordi (a) opzionali
Flange ABS + Cinghie + Supporti da fissare sulla parete (b)
Flange ABS + Cinghie + Supporti da fissare sulla parete (b)
Imballaggio e trasporto della serranda per piscina
Prevedere almeno 2 persone per il ricevimento della merce e i mezzi di carico-scarico adatti.
La merce consegnata deve essere verificata in presenza del trasportatore.
La merce consegnata deve essere verificata in presenza del trasportatore.
Garanzia
5 anni sul Motore + Cofano (eccetto manodopera)
3 anni per la galleggiabilità e la tenuta stagna delle doghe
Spese di spedizione su preventivo
Foto non contrattuali
Prezzo Iva Inclusa
Prezzo Iva Inclusa
Richiesta di preventivo gratuita serranda immersa eca roussillon motore nel pozzetto asciutto
State richiedendo un preventivo per : Serranda immersa ECA ROUSSILLON Motore nel pozzetto asciutto
Al Prezzo di 6190 eur IVA inclusa.
Vi preghiamo di completare con cura il form qui sotto. La vostra richiesta verra' trattata dal nostro servizio commerciale nel minor tempo possibile.
Chiamata gratuita da tutta l’italia
Lunedí — Venerdí ore 9 - 18
Chiamata gratuita svizzera :
0 800 001 941
Richiesta pezzi di ricambio
State cercando un pezzo di ricambio per «Serranda immersa ECA ROUSSILLON Motore nel pozzetto asciutto» ?
Cliccate sul bottone qui sotto. La vostra richiesta sara’ trattata dal nostro servizio commerciale nel minor tempo possibile
Parere dell'utente per Serranda immersa ECA ROUSSILLON Motore nel pozzetto asciutto
Condividete la vostra esperienza sull'utilizzo o il funzionamento di questo prodotto
Voto medio /5
(0 pareri)0
- Ottimo
0
- Buono
0
- Medio
0
- Sufficiente
0
- Negativo
